miércoles, febrero 15, 2012

Control Dispositivos Externos CNC Fagor 8050 TC

El CNC Fagor 8050 TC permite activar y desactivar, desde el teclado, hasta 6 dispositivos externos, entre los que se encuentra el refrigerante.

Control Dispositivos Externos CNC Fagor 8050 TCLa activación y desactivación de los dispositivos la debe efectuar el fabricante de la máquina mediante el programa de PLC. El CNC Fagor 8050 TC informará al PLC del estado de cada una de las teclas. El bit de Registro correspondiente tendrá el valor 1 cuando la tecla está pulsada y el valor 0 cuando no está pulsada.

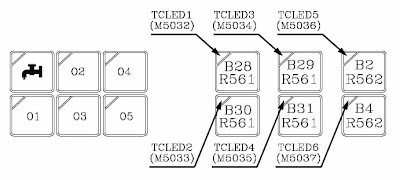

El bit de Registro correspondiente a cada una de las teclas es la siguiente:

El estado de la lámpara (encendido-apagado) de cada una de estas teclas la debe controlar el fabricante de la máquina mediante el programa de PLC, disponiéndose para ello de las variables de entrada TCLED* indicadas en la figura.

Ejemplos:

Control del refrigerante: DFU B28R561 = CPL TCLED1
= CPL O33
Control del contrapunto (O1). Para activar o desactivar el contrapunto se deben cumplir una serie de condiciones como cabezal parado, ....
DFU B30R561 AND (Resto de condiciones) = CPL TCLED2
= CPL O34
